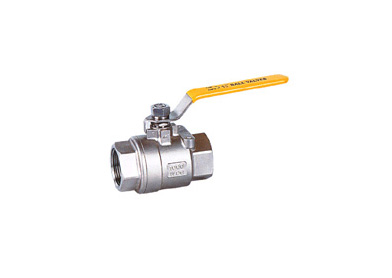

两片式球阀

产品编号：

两片式球阀球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。 通常认为球阀适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。
公称压力：1.6-6.4MPA
适用介质：水、油、气及某些腐蚀性液体。
驱动方式：手动、气动、电动、液动等
主要特点性能：耐温差变化大；常压1.6MPA，2.5MPA，4.0MPA，6.4MPA；耐腐蚀
采用铸钢，碳钢，不锈钢301、304、316材料制成
连接方式：快装、螺纹、焊接。
常用于食品、制药、石油、电力、乳制品、饮料、化工和各种流体设备中。

主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的，如一片式球阀、二片式球阀、三片式球阀。
二片式球阀作用：主要用于开关、切断或接通管路中的介质，亦可用于流体的调节与控制。
球阀应用：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
球阀安装注意事项：
（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

主要零件材料

零件名称	材质
密封圈	聚四氟乙烯PTFE	碳钢
球体	不锈钢SS316	碳钢WCB
密封垫	聚四氟乙烯PTFE	聚四氟乙烯PTFE
阀盖	不锈钢CF8M	不锈钢SS316
阀体	不锈钢CF8M	不锈钢CF8M
阀杆	不锈钢SS316	不锈钢SS316
止推垫圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
填料压盖螺母	不锈钢SS304	不锈钢SS304
垫圈	不锈钢SS304	不锈钢SS304
阀杆螺母	不锈钢SS304	不锈钢SS304
手柄套	不锈钢SS304	塑料PLASTIC
手柄	塑料	不锈钢SS304

Q41F两片式球阀技术规范

设计依据	GB系列	API系列
设计标准	GB/T12237	API6D	ANSI B16.34
法兰连接结构长度	GB/T12221	API6D	ANSI B16.10
结构长度（焊接）	GB/T15188.1	API6D	ANSI B16.10
连接法兰	GB/T9113 JB/T79 Hg20592	ANSI B16.5 B16.47
对焊端	GB/T12224	ANSI B16.25
试验和检验	GB/T9092	API6D	API598

主要连接尺寸及重量

SIZE	1/4"	3/8"	1/2"	3/4"	1"	1/4"	1/2"	2"	2/2"	3"	4"
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	55	55	65	75	88	102	110	125	162	189	260
H	50	50	60	64	71	78	86	95	130	148	180
E	100	100	130	130	165	165	190	190	250	250	280
