首页> 产品与服务> 不锈钢阀门系列> 不锈钢蝶阀系列 不锈钢蝶阀系列
产品详情：

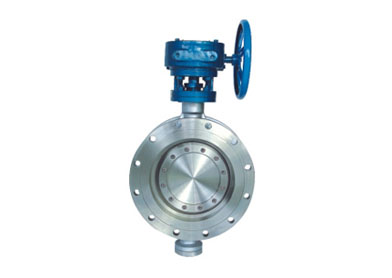

产品编号：硬密封蝶阀
产品特点
本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
| 材质 | 铸铁 | 连接形式 | 法兰 |
| 结构形式 | 垂直板式 | 适用介质 | 水 |
| 压力环境 | 高压 | 工作温度 | 高温 |
| 标准 | 国标 | 流动方向 | 双向 |
| 驱动方式 | 手动 | 零部件及配件 | 阀体 |
| 公称通径 | 50-2000 | 安装尺寸 | 50-1200 |
主要技术参数
| 公称通经DN（mm) | 50～2000 | |||
| 公称药理PN（MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 密封试验(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
| 强度试验(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
| 适用温度 | 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ | |||
| 适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | |||
| 泄漏率 | 符合GB/T13927-92标准 | |||
| 驱动方式 | 蜗轮传动、电动、气动、液动 | |||
要零部件材料
| 零件名称 | 材料 |
| 阀体 | WCB、合金钢、不锈钢、QT450-10 |
| 蝶板 | WCB、合金钢、不锈钢、QT450-10 |
| 阀轴 | 2Cr13不锈钢、合金钢 |
| 密封圈 | 不锈钢圈 |
| 填料 | 柔性石墨 |
执行标准
| 制造标准 | JB/T 8527-97 |
| 法兰标准 | GB9113-2000 |
| 结构长度标准 | GB12221-89 |
| 检验标准 | GB/T 13927-92 |
D73H-10/16/25/对夹式硬密封蝶阀主要外形连接尺寸 （单位:mm）
| 公称通经(DN) | 主要尺寸 | 法兰尺寸和螺栓规格 | |||||||
| 1.0MPa | 1.6MPa | 2.5MPa | |||||||
| L | H | H1 | D1 | 4-Ф－M | D1 | 4-Ф－M | D1 | 4-Ф－M | |
| 50 | 43 | 350 | 112 | 125 | Ф18 | 125 | Ф18 | 125 | Ф18 |
| 65 | 46 | 370 | 115 | 145 | Ф18 | 145 | Ф18 | 145 | Ф18 |
| 80 | 49 | 380 | 120 | 160 | Ф18 | 160 | Ф18 | 160 | Ф18 |
| 100 | 56 | 420 | 138 | 180 | Ф18 | 180 | Ф18 | 190 | Ф23 |
| 125 | 64 | 460 | 164 | 210 | Ф18 | 210 | Ф18 | 220 | Ф27 |
| 150 | 70 | 555 | 175 | 240 | Ф23 | 240 | Ф23 | 250 | Ф27 |
| 200 | 71 | 605 | 208 | 295 | M20 | 295 | M20 | 310 | M24 |
| 250 | 76 | 680 | 243 | 350 | M20 | 355 | M24 | 370 | M27 |
| 300 | 83 | 800 | 283 | 400 | M20 | 410 | M24 | 430 | M27 |
| 350 | 92 | 835 | 310 | 460 | M20 | 470 | M24 | 490 | M30 |
| 400 | 102 | 915 | 340 | 515 | M24 | 525 | M27 | 550 | M33 |
| 450 | 114 | 960 | 380 | 565 | M24 | 585 | M27 | 600 | M33 |
| 500 | 127 | 1020 | 410 | 620 | M24 | 650 | M30 | 660 | M33 |
| 600 | 154 | 1225 | 470 | 725 | M27 | 770 | M33 | 770 | M36 |
| 700 | 165 | 1355 | 550 | 840 | M27 | 840 | M33 | 875 | M39 |
| 800 | 190 | 1470 | 640 | 950 | M30 | 950 | M36 | 990 | M45 |
| 900 | 203 | 1545 | 710 | 1050 | M30 | 1050 | M36 | 1090 | M45 |
| 1000 | 216 | 1795 | 770 | 1160 | M33 | 1170 | M39 | 1210 | M52 |
| 1200 | 254 | 1965 | 890 | 1380 | M36 | 1390 | M45 | 1420 | M52 |
连接方式：法兰式
驱动方式：手动、蜗轮传动、电动、 气动
性能参数
| 公称通径(mm) | 50-1200 | ||
| 公称压力 | 壳体 | 2.4 | 5.0 |
| 密封 | 1.6 | 3.0 | |
| 介质温度(℃ ) | 正常 -39℃~650℃ | ||
| 适用介质 | 淡水、污水、海水、蒸汽、煤气、各种油品、各种酸碱 | ||
| 操作方式 | 手柄、蜗动、电动、气动 | ||
参数
| 1 | 阀体 | 球默铸铁； 不锈钢； 碳钢；氟塑料 |
| 2 | 阀轴 | 碳钢；不锈钢 |
| 3 | 弹性圈 | 不锈钢 |
| 4 | 阀板 | 球默铸铁(表面焊不锈钢)； 不锈钢；氟塑料 |
| 5 | 法兰盖 | 碳钢；不锈钢 |
| 6 | 压盖 | 球默铸铁；不锈钢；碳钢 |
| 7 | 锥销 | 不锈钢；碳钢 |
| 8 | 填料 | 石棉绳 |
| 9 | 衬套 | 青铜;氟塑料 |
| 规格 Size | A | B | C | D | F | N-M | |||||||
| mm | inch | AWSI 125/150 | PN10 | PN16 | PN25 | AWSI 125/150 | PN10 | PN16 | PN25 | ||||
| 50 | 2 | 75 | 130+30 | 32 | 12 | 120.7 | 125 | 125 | 125 | 4-5/8”-11 | 4-M16 | 4-M16 | 4-M16 |
| 65 | 21/2 | 85 | 135+30 | 32 | 14 | 137.7 | 145 | 145 | 145 | 4-5/8”-11 | 4-M16 | 4-M16 | 8-M16 |
| 80 | 3 | 95 | 155+30 | 32 | 15 | 152.4 | 160 | 160 | 160 | 4-5/8”-11 | 4-M16 | 8-M16 | 8-M16 |
| 100 | 4 | 110 | 165+30 | 32 | 16.5 | 190.5 | 180 | 180 | 190 | 8-5/8”-11 | 8-M16 | 8-M16 | 8-M20 |
| 125 | 5 | 125 | 185+30 | 32 | 17 | 215.9 | 210 | 210 | 220 | 8-3/4”-10 | 8-M16 | 8-M16 | 8-M20 |
| 150 | 6 | 150 | 220+35 | 32 | 19 | 241.3 | 240 | 240 | 250 | 8-3/4”-10 | 8-M20 | 8-M20 | 8-M20 |
| 200 | 8 | 172 | 245+35 | 38 | 30 | 298.5 | 295 | 295 | 310 | 8-3/4”-10 | 8-M20 | 12-M20 | 12-M20 |
| 250 | 10 | 210 | 285+35 | 38 | 40 | 362 | 350 | 355 | 370 | 12-7/8”-9 | 12-M20 | 12-M24 | 12-M27 |
| 300 | 12 | 246 | 325+40 | 38 | 40 | 431.8 | 400 | 410 | 430 | 12-7/8”-9 | 12-M20 | 12-M24 | 16-M27 |
| 350 | 14 | 282 | 370+40 | 45 | 44 | 476.3 | 460 | 470 | 490 | 12-1”-8 | 16-M20 | 16-M24 | 16-M30 |
| 400 | 16 | 355 | 370+40 | 51 | 44 | 539.8 | 515 | 525 | 550 | 16-1”-8 | 16-M24 | 16-M27 | 16-M33 |
| 450 | 18 | 380 | 395+40 | 51 | 44 | 577.9 | 565 | 585 | 600 | 16-1/8”-7 | 20-M24 | 20-M27 | 20-M33 |
| 500 | 20 | 420 | 435+45 | 64 | 54 | 635 | 620 | 650 | 660 | 20-1/8”-7 | 20-M24 | 20-M30 | 20-M33 |
| 600 | 24 | 482 | 500+45 | 70 | 50 | 749.3 | 725 | 770 | 770 | 20-1/8”-7 | 20-M27 | 20-M33 | 20-M36 |
| 700 | 28 | 560 | 575+45 | 72 | 34 | - | 840 | 840 | 875 | - | 24-M27 | 24-M33 | 24-M36 |
| 800 | 32 | 660 | 675+50 | 72 | 34 | - | 950 | 950 | 990 | - | 24-M30 | 24-M36 | 28-M42 |
| 900 | 36 | 730 | 745+50 | 77 | 30 | 1085.9 | 1050 | 1050 | 1090 | 32-11/2”-6 | 28-M30 | 28-M36 | 28-M42 |
| 1000 | 40 | 800 | 820+50 | 85 | 94 | - | 1160 | 1170 | 1210 | - | 28-M33 | 28-M39 | 28-M45 |
| 1200 | 48 | 950 | 975+50 | 95 | 100 | - | 1380 | 1380 | 1420 | - | 32-M36 | 32-M45 | 32-M52 |
