产品详情:

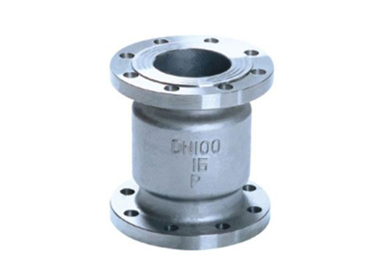

产品编号:H42W止回阀
不锈钢立式止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。
这种类型的阀门的作用是只允许介质向一个方向流动,而且阻止方向流动。
不锈钢立式止回阀根据其结构和安装方式可分:
1、不锈钢立式止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线形,流动阻力比升蝶式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。蝶式止回阀分单瓣式、双瓣式和多半式三种,这三种形式主要按阀门口径来分,目的是为了防止介质停止流动或倒流时,减弱水力冲击。
2、阀瓣沿着阀体垂直中心线滑动的止回阀,消声止回阀只能安装在水平管道上,在高压小口径止回阀上阀瓣可采用圆球。消声止回阀的阀体形状与截止阀一样(可与截止阀通用),因此它的流体阻力系数较大。其结构与截止阀相似,阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简,阀瓣导向简可在阀盏导向简内自由升降,当介质顺流时,阀瓣靠介质推力开启,当介质停流时,阀瓣靠自垂降落在阀座上,起阻止介质逆流作用。直通式蝶式止回阀介质进出口通道方向与阀座通道方向垂直;立式升降式止回阀,其介质进出口通道方向与阀座通道方向相同,其流动阻力较直通式小。
3、阀瓣围绕阀座内的销轴旋转的止回阀。碟式止回阀结构简单,只能安装在水平管道上,密封性较好。
4、阀瓣沿着阀体中心线滑动的阀门。管道式止回阀是新出现的一种阀门,它的体积小,重量较轻,加工工艺性好,是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。
不锈钢立式止回阀作用原理和结构说明:
1,当介质按规定方向流动时,阀瓣受介质力的作用,被开启;介质逆流时,因阀瓣自重和阀瓣受介质反向力的作用,使阀瓣与阀座的密封面密合而关闭,达到阻止介质逆流的目的。
2,阀体及阀瓣的密封面采用不锈钢堆焊。
3,本阀门的结构长度按GB12221-1989的规定,法兰连接尺寸按JB/T79-1994的规定。
产品特点:不锈钢法兰立式止回阀正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。
标准规范:
设计制造标准:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
不锈钢立式止回阀性能规范:
技术参数 | 压力等级 | ||||||||||
16 | 20 | 25 | 32 | 35 | 40 | 45 | 50 | 60 | 70 | ||
工作压力(Mpa) | ≤16 | ≤20 | ≤25 | ≤32 | ≤35 | ≤40 | ≤45 | ≤50 | ≤60 | ≤70 | |
试验压力(M) | 强度 | 24 | 30 | 37.5 | 48 | 52.5 | 60 | 67.5 | 75 | 90 | 105 |
密封 | 17.6 | 22 | 27.5 | 35.2 | 38.5 | 44 | 49.5 | 55 | 66 | 77 | |
介质 | 水、油等 | ||||||||||
温度 | ≤120℃ |
主要尺寸及重量:
公称压力 | 公称通径 | 主要连接尺寸 | 外形 | ||||||||
L | D | D 1 | D 2 | D 6 | b | f | f 1 | Z-φd | H | ||
H42W-16P.R | 40 | 200 | 145 | 110 | 85 | - | 16 | 2 | - | 4-18 | 95 |
50 | 230 | 160 | 125 | 100 | - | 16 | 2 | - | 4-18 | 105 | |
65 | 290 | 180 | 140 | 120 | - | 18 | 2 | - | 4-18 | 120 | |
80 | 310 | 195 | 165 | 135 | - | 20 | 3 | - | 8-18 | 130 | |
100 | 350 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | 140 | |
125 | 400 | 245 | 210 | 185 | - | 22 | 3 | - | 8-12 | 155 | |
150 | 480 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | 180 | |
200 | 600 | 335 | 295 | 265 | - | 26 | 3 | - | 12-23 | 215 |
型号 | 公称通径DN | L | D | D1 | D2 | b | Z-φd |
H42W-25P.R-40 | 15 | 85 | 95 | 65 | 45 | 16 | 4-φ14 |
20 | 95 | 105 | 75 | 55 | 16 | 4-φ14 | |
25 | 100 | 115 | 85 | 65 | 16 | 4-φ14 | |
32 | 120 | 135 | 100 | 78 | 16 | 4-φ18 | |
40 | 130 | 145 | 110 | 88 | 18 | 4-φ18 | |
50 | 140 | 160 | 125 | 100 | 20 | 4-φ18 | |
65 | 160 | 180 | 145 | 120 | 22 | 8-φ18 | |
80 | 185 | 195 | 160 | 135 | 22 | 8-φ18 | |
100 | 210 | 230 | 190 | 160 | 24 | 8-φ23 | |
125 | 250 | 275 | 220 | 188 | 28 | 8-φ25 | |
150 | 300 | 300 | 250 | 218 | 30 | 8-φ25 | |
200 | 380 | 360 | 310 | 278 | 34 | 12-φ25 |
主要零部件材质:
零件 | 材质 | ||||||||
C | P | P3 | P8 | R | R3 | R8 | R1 | R2 | |
阀体 | WCB | ZG1Cr | CF3 | CF8 | ZG1Cr18 | CF3M | CF8M | 1.4529 | 双相 |
阀盖 | WCB | ZG1Cr | CF3 | CF8 | ZG1Cr18 | CF3M | CF8M | 1.4529 | 双相 |
阀瓣 | WCB | ZG1Cr | CF3 | CF8 | ZG1Cr18 | CF3M | CF8M | 1.4529 | 双相 |
摇杆 | 2Cr13 | 1Cr18 | 304L | 304 | 1Cr18Ni | 316L | 316 | 1.4529 | 双相 |
适用 | 水、气、油 | ||||||||
适用温度 | -29~425℃ | -29~540℃ |
