产品详情：

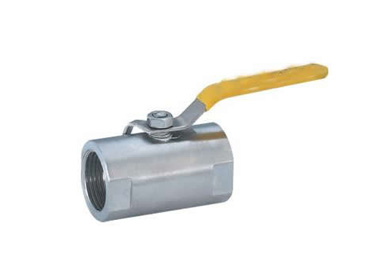

产品编号：广式球阀
公称压力： 2.5～6.4Mpa
适用温度：-20℃～+150℃
制造材料：碳钢、1Cr18Ni9Ti﹑304﹑316
结构简单﹑操作方便﹑流体阻力小﹑密封性能可靠﹑保证开关10000使用寿命以上，适用于多种连接管路形式。
| 材质 | 不锈钢 | 连接形式 | 内螺纹 |
| 结构形式 | 固定球球阀 | 公称通径 | 1/4″-2（mm） |
| 适用介质 | 水 | 压力环境 | 低压 |
| 工作温度 | 常温 | 标准 | 美标 |
| 流动方向 | 双向 | 驱动方式 | 手动 |
| 零部件及配件 | 阀杆 | 用途 | 截止 |
| 类型(通道位置) | 二通式 | 作用对象 | 石油、化工、化学纤维、冶炼、医药机械、造纸、保温制冷、机械设备、食品、电力、水利、建筑、航空航天、海底工程、 航海造船、环保、锅炉热变换器等行业 |
产品型号：Q11F-16/25
| 适用介质 | 型号 | 阀体 | 球体、阀杆 | 手柄 | 密封圈 | 垫片、填料 | ||
| 水、蒸汽、油品 | Q11F-16C、Q11F-25C Q11F-40C、Q11F-64C | A105、45 | 1Cr18/Cr18Ni9Ti | 不锈钢 SS304 | 聚四氟乙烯 增强聚四氟乙烯 对位聚苯 | 聚四氟乙烯 对位聚苯 | ||
| 硝酸类 | Q11F-16P、Q11F-25P Q11F-40P、Q11F-64P | SS304/1Cr18Ni9Ti | SS304/1Cr18Ni9Ti | |||||
| 醋酸类 | Q11F-16R、Q11F-25R Q11F-40R、Q11F-64R | SS316/1Cr18Ni12Mo2Ti | SS316/1Cr18Ni12Mo2Ti | |||||
| 主要尺寸 | 单位:mm | |||||||
| 公称通径 | 管螺纹 | 尺寸(mm) | 重量WT(g) | |||||
| d | L | W | H | E | D | D | ||
| 6 | 1/4" | 5 | 60 | 110 | 56 | 11.5 | 30 | 320 |
| 10 | 3/8" | 8 | 60 | 110 | 58 | 11.5 | 31 | 320 |
| 15 | 1/2" | 10.5 | 60 | 110 | 58 | 14 | 32 | 350 |
| 20 | 3/4" | 13 | 67.3 | 110 | 62 | 15 | 38 | 430 |
| 25 | 1" | 17 | 73 | 110 | 68 | 15 | 45 | 570 |
| 32 | 1 1 /4" | 22 | 90 | 150 | 75 | 18 | 53.4 | 1000 |
| 40 | 1 1 /2" | 25 | 97.5 | 150 | 83 | 19 | 63 | 1550 |
| 50 | 2" | 32 | 112 | 150 | 90 | 19 | 73 | 2170 |
| 65 | 2 1 /2" | 40 | 132 | 180 | 95 | 21 | 92 | 3625 |
| 80 | 3" | 50 | 156 | 220 | 100 | 27 | 109 | 5800 |
| 100 | 4" | 65 | 196 | 220 | 115 | 29 | 138 | 7200 |
