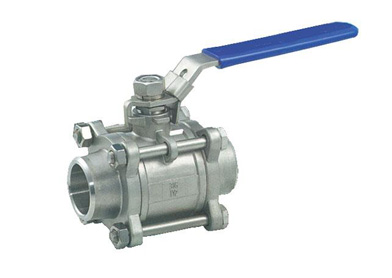

三片式球阀

产品编号：三片式球阀

三片式球阀和闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。

三片式球阀具有以下优点：

1． 流体阻力小，其阻力系数与同长度的管段相等。

2． 结构简单、体积小、重量轻。

3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

球阀作用：主要用于开关、切断或接通管路中的介质，亦可用于流体的调节与控制。

适用介质：水、溶剂、酸、天然气、氧气、过氧化氢、甲烷和乙烯

球阀应用：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

球阀特点：本阀结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修。

Q11F三片式球阀产品特征

公称压力	适用稳定范围	适用介质	螺纹类型
1.6-6.4MPa	-20～232℃～350℃	水、油、气及某些腐蚀性液体（W。O。G）	G。NPT。BSPT。BSP。DI259/2999

Q11F三片式球阀主要连接尺寸及重量

SIZE	1/4"	3/8"	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	82	90	112	120	145	185	210	268
H	100	100	130	130	165	165	190	190	250	250	280
E	100	100	130	130	165	165	190	190	250	250	280

Q11F三片式球阀主要零件材料

零件名称	材质
阀体	不锈钢CF8M	碳钢
密封圈	聚四氟乙烯PTFE	碳钢WCB
阀盖	不锈钢CF8M	聚四氟乙烯PTFE
球体	不锈钢SS316	不锈钢SS316
阀杆	不锈钢SS316	不锈钢CF8M
螺母	不锈钢SS304	FCD45
垫圈	不锈钢SS304	FCD45
手柄套	塑料	塑料
手柄	不锈钢SS304	不锈钢SS304
阀杆螺母	不锈钢SS304	B7
填料压盖螺母	不锈钢SS304	FCD45
填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
止推垫圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
螺栓	不锈钢SS304	B8
